Placas de anclaje

Placas de anclaje para hormigón prefabricado

La placa de anclaje es el elemento que resuelve la transición entre un pilar metálico o prefabricado y su cimentación, o entre cualquier elemento estructural y el hormigón sobre el que debe fijarse. En Talleres M. Iniesta fabricamos placas de anclaje en cualquier medida, desde 5 hasta 50 mm de espesor, con garrotas soldadas o pernos roscados, para proyectos de construcción industrializada en toda España.

¿Qué es una placa de anclaje y para qué se utiliza?

Una placa de anclaje es una chapa de acero, habitualmente rectangular o cuadrada, que se embebe parcialmente en el hormigón (mediante garrotas soldadas en su cara inferior) o se fija sobre hormigón ya endurecido (mediante pernos roscados o anclajes químicos/mecánicos), y sirve de base de apoyo y fijación para pilares metálicos, soportes, maquinaria industrial o cualquier elemento estructural que deba transmitir sus cargas a la cimentación. Su función es repartir de forma homogénea las cargas puntuales del elemento apoyado sobre una superficie de hormigón más amplia, evitando el punzonamiento localizado del hormigón.

Tipos de placas de anclaje que fabricamos

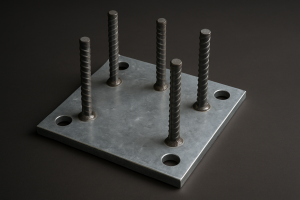

• Placas con garrotas soldadas: la placa incorpora redondos de acero doblados y soldados en su cara inferior, que quedan embebidos en el hormigón durante el hormigonado, garantizando un anclaje monolítico entre placa y cimentación.
• Placas con pernos roscados o espárragos embebidos: la fijación se realiza mediante pernos que sobresalen de la cimentación, sobre los que se apoya y atornilla la placa, permitiendo el ajuste de nivelación durante el montaje.
• Placas perforadas: con orejetas o perforaciones adicionales para la fijación de elementos auxiliares o para el paso de instalaciones.
• Placas con rigidizadores: incorporan nervios soldados perpendiculares que aumentan la rigidez de la placa frente a la flexión, necesarias cuando el pilar transmite momentos flectores elevados a la base.

Espesores y rango de fabricación

Fabricamos placas de anclaje desde 5 hasta 50 mm de espesor, cubriendo desde soportes ligeros de maquinaria o mobiliario urbano hasta bases de pilares de gran carga en naves industriales o edificios de varias plantas. El espesor de la placa se determina en función de la carga axial y el momento flector que debe transmitir el pilar, así como de la resistencia del hormigón de la cimentación sobre la que apoya.

Aplicaciones habituales

• Bases de pilares metálicos en naves industriales, pabellones y estructuras de acero sobre cimentación de hormigón.
• Anclaje de pilares prefabricados de hormigón a su zapata o encepado, en sistemas constructivos que combinan prefabricado y cimentación in situ.
• Soportes de maquinaria industrial que requieren una base nivelada y anclada de forma segura al forjado o solera.
• Fijación de mobiliario urbano, marquesinas y estructuras auxiliares sobre hormigón.

Materiales y acabados

Fabricamos nuestras placas de anclaje en acero estructural S275-JR, con las garrotas o pernos soldados mediante procedimientos homologados que garantizan la continuidad estructural entre placa y anclaje. Como acabado ofrecemos galvanizado en caliente, especialmente recomendado para placas de anclaje al quedar habitualmente expuestas a humedad durante la fase de cimentación y, en muchos casos, parcialmente visibles tras el montaje, o cincado electrolítico para aplicaciones de interior con menor exposición ambiental.

Cómo especificar tu placa de anclaje

• Dimensiones de la placa (largo x ancho) y espesor.
• Tipo de fijación: garrotas soldadas o perforaciones para pernos/espárragos.
• Número, diámetro y longitud de las garrotas o pernos, en función de la carga a anclar.
• Presencia de rigidizadores, si el pilar transmite momento flector.
• Acabado: galvanizado en caliente o cincado electrolítico.
• Cantidad, desde una unidad hasta series completas para el proyecto.

Al solicitar presupuesto, cuanto más detallado sea el plano o croquis facilitado —incluyendo las cargas de diseño si están disponibles—, con mayor precisión podemos dimensionar la placa y proponer la solución más ajustada técnica y económicamente.

Placa de anclaje con garrotas frente a placa con pernos: ¿cuál elegir?

La opción con garrotas soldadas es la más habitual cuando la placa se coloca antes del hormigonado de la cimentación, quedando embebida y formando un conjunto monolítico con el hormigón desde el primer momento. La opción con pernos o espárragos embebidos es preferible cuando se necesita cierta capacidad de nivelación y ajuste durante el montaje del pilar, ya que la placa se coloca después, sobre los pernos ya fijados en la cimentación, permitiendo corregir pequeñas desviaciones de replanteo antes del apriete definitivo. La elección depende de la secuencia constructiva prevista en cada proyecto.

Por qué elegir Talleres M. Iniesta

Con más de 40 años fabricando herrajes de acero y 25 años especializados en piezas para el montaje de estructuras de hormigón prefabricado, fabricamos placas de anclaje en cualquier medida, con garrotas soldadas o pernos roscados, en galvanizado en caliente o electrolítico, siempre según las especificaciones de cada proyecto. Presupuesto sin compromiso, materiales certificados y plazos de entrega comprometidos desde nuestro taller en Fortuna, Murcia, con distribución a toda España.

Preguntas frecuentes

¿Qué espesor de placa necesito para mi pilar?
Depende de la carga axial y el momento flector a transmitir, así como de la resistencia del hormigón de apoyo. Si nos facilitas los datos de carga o el plano estructural, te ayudamos a definir el espesor adecuado.

¿Puedo pedir placas con perforaciones no estándar?
Sí, fabricamos placas con la geometría, número y posición de perforaciones que necesite tu proyecto.

¿Qué acabado recomendáis para una placa que quedará parcialmente expuesta a la intemperie?
En general, el galvanizado en caliente ofrece mayor protección anticorrosiva a largo plazo para piezas expuestas a humedad o intemperie.

Errores habituales al especificar una placa de anclaje

El error más costoso que vemos en la práctica es no coordinar la posición de las garrotas o pernos con la armadura de la cimentación, lo que obliga en obra a desplazar la placa, doblar armaduras o, en el peor de los casos, rehacer parte del hormigonado. Otro fallo habitual es subdimensionar el espesor de la placa asumiendo que "cuanto más gruesa, más cara", cuando en realidad una placa insuficiente puede flectar bajo carga y comprometer la nivelación del pilar que soporta, generando problemas que se detectan a veces meses después de finalizada la obra. También es frecuente olvidar el acabado adecuado en placas que van a quedar semienterradas o en contacto prolongado con humedad durante la fase de cimentación, donde un cincado electrolítico insuficiente se deteriora mucho antes de que el pilar entre en servicio. Facilitarnos el plano de cimentación, o al menos las cargas de diseño del pilar, nos permite dimensionar la placa correctamente desde el primer presupuesto.

Solicita presupuesto sin compromiso indicando dimensiones, tipo de fijación y acabado.
