Escuadras dentadas

Escuadras dentadas antideslizantes para hormigón prefabricado

Cuando una unión estructural entre elementos de hormigón prefabricado debe resistir esfuerzos cortantes sin que se produzca deslizamiento entre las piezas, la solución habitual es la escuadra dentada. En Talleres M. Iniesta fabricamos escuadras dentadas a medida, con sistema antideslizante fresado o soldado, para uniones seguras entre pilares, jácenas y paneles prefabricados en cualquier proyecto de construcción industrializada.

¿Qué es una escuadra dentada y en qué se diferencia de una escuadra convencional?

Una escuadra convencional transmite la carga principalmente a través de la tornillería o soldadura que la fija a ambos elementos. Una escuadra dentada incorpora, además, un dentado antideslizamiento —normalmente fresado directamente en la cara de contacto o soldado en forma de perfil dentado— cuya función es aumentar el rozamiento entre las superficies y evitar que se produzca un desplazamiento relativo (deslizamiento) entre el panel y la estructura cuando la unión trabaja a cortante. Esto es especialmente crítico en uniones entre elementos prefabricados de hormigón, donde las superficies de contacto, aun siendo planas, no garantizan por sí solas suficiente fricción bajo cargas elevadas o cíclicas.

Tipos de escuadra dentada que fabricamos

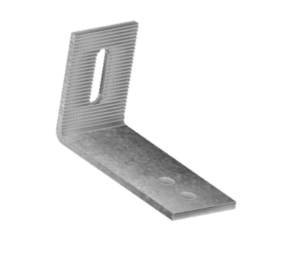

• Escuadra dentada fresada: el dentado se mecaniza directamente sobre la chapa de acero mediante fresado, obteniendo un acabado preciso y uniforme, ideal para series de producción homogéneas.

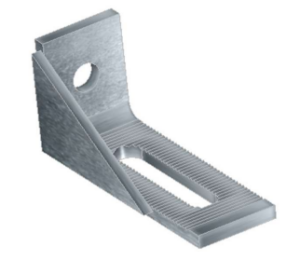

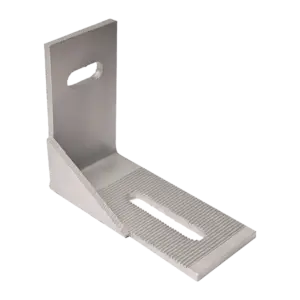

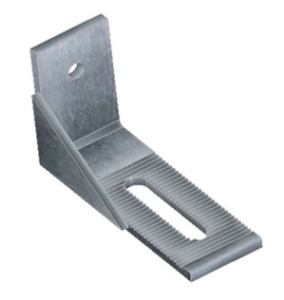

• Escuadra dentada con refuerzo: incorpora una cartela adicional que aumenta la rigidez de la pieza frente a momentos flectores, necesaria cuando la unión debe transmitir cargas elevadas además del esfuerzo cortante.

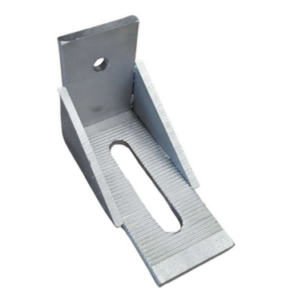

• Escuadra dentada con doble refuerzo: para las uniones más exigentes, con dos cartelas de refuerzo que maximizan la rigidez de la escuadra sin aumentar excesivamente su peso.

Aplicaciones

• Unión pilar-panel en estructuras prefabricadas de hormigón, donde el panel debe quedar firmemente sujeto sin posibilidad de deslizamiento vertical u horizontal.
• Unión jácena-panel en cubiertas y forjados prefabricados.
• Refuerzo de uniones existentes en operaciones de rehabilitación estructural donde se detecta insuficiente capacidad antideslizante en la unión original.
• Naves industriales y edificios residenciales construidos con sistemas de paneles prefabricados de hormigón.

Materiales y acabado

Fabricamos las escuadras dentadas en acero S275-JR según la norma EN 10025-2, el acero estructural de referencia en construcción metálica por su combinación de resistencia y soldabilidad. El acabado estándar es cincado electrolítico según EN ISO 2081, que ofrece una protección anticorrosiva adecuada para la mayoría de aplicaciones estructurales de interior y exterior moderado. Para proyectos con requisitos superiores de durabilidad frente a la corrosión —ambientes exteriores muy expuestos, costeros o industriales— podemos fabricar también en galvanizado en caliente o acero inoxidable, a consultar según el proyecto.

Datos técnicos orientativos

Las escuadras dentadas se dimensionan en función de la carga de cortante que deben resistir en la unión (habitualmente expresada como capacidad portante Qrd según los Eurocódigos de estructuras metálicas, UNE-EN 1993-1-1), del espesor y la resistencia del hormigón del panel, y de la geometría disponible en el encuentro estructural. Por eso cada escuadra dentada se fabrica a medida: no existe una talla única que sirva para todos los proyectos, sino que la escuadría, el espesor de chapa y la profundidad del dentado se ajustan al cálculo estructural de cada unión concreta.

Cómo se especifica una escuadra dentada

• Dimensiones de las alas y espesor de chapa.
• Capacidad de carga requerida (cortante de diseño de la unión).
• Presencia de refuerzo simple o doble, según el momento flector a transmitir.
• Perforaciones: diámetro, posición y si son redondas o en coliso para tolerancia de montaje.
• Acabado: cincado electrolítico, galvanizado en caliente o inoxidable.

El ángulo de montaje con coliso: precisión y tolerancia a la vez

Muchas de nuestras escuadras dentadas incorporan perforaciones en coliso (rasgadas), que permiten compensar pequeñas desviaciones de replanteo en obra sin perder la función antideslizante del dentado una vez apretada la unión. Esta combinación —dentado para el antideslizamiento definitivo, coliso para la tolerancia de montaje— es habitual en proyectos donde la precisión de ejecución en obra no puede garantizarse al milímetro, que es la inmensa mayoría de los casos reales de construcción industrializada.

Por qué elegir Talleres M. Iniesta

Con más de 40 años de trayectoria en la fabricación de herrajes de acero y 25 años especializados en piezas para el montaje de paneles y estructuras de hormigón prefabricado, fabricamos escuadras dentadas de cualquier medida, con sistema antideslizamiento dentado, unión segura entre pilares, jácenas y paneles prefabricados de hormigón, siempre a medida según plano. Trabajamos con materiales certificados S275-JR y plazos de entrega comprometidos desde nuestro taller en Fortuna, Murcia, con distribución a nivel nacional.

Preguntas frecuentes

¿El dentado se fresa o se suelda?
Fabricamos ambas soluciones según el proyecto: el fresado ofrece un acabado más preciso y homogéneo, especialmente indicado para series; el dentado soldado puede ser una alternativa válida para geometrías o series más reducidas.

¿Necesito refuerzo simple o doble en mi escuadra dentada?
Depende del momento flector que deba transmitir la unión: a mayor brazo de palanca o carga, mayor necesidad de refuerzo. Nuestro equipo técnico te asesora a partir de los datos de tu proyecto o de tu plano estructural.

¿Puedo pedir una unidad de prueba antes de la serie completa?
Sí, fabricamos desde una unidad hasta series completas, lo que permite validar la pieza antes de lanzar la producción del resto del proyecto.

Errores habituales al especificar una escuadra dentada

El fallo más habitual que encontramos es solicitar una escuadra dentada indicando solo las dimensiones de las alas, sin especificar la carga de cortante que debe resistir la unión: dos escuadras de idéntica geometría exterior pueden necesitar un dentado, un espesor de chapa o un refuerzo completamente distintos según la carga real de proyecto. Otro error frecuente es confundir la función del dentado con la del refuerzo: el dentado resuelve el deslizamiento (cortante en el plano de contacto), mientras que el refuerzo resuelve la rigidez frente a flexión; una escuadra puede necesitar ambas soluciones, solo una, o ninguna, según el tipo de unión. Por último, no considerar las tolerancias de montaje desde el diseño —olvidando el coliso cuando la ejecución en obra no va a ser milimétrica— obliga en ocasiones a forzar el montaje de la pieza, lo que puede comprometer tanto la función antideslizante del dentado como la seguridad de la unión completa.

Envíanos tu plano o croquis, indica dimensiones de las alas y coliso (si aplica), espesor de chapa, acabado y cantidad. Solicita presupuesto a Talleres M. Iniesta.
