Escuadras

Escuadras de acero para hormigón prefabricado

Las escuadras son, probablemente, el herraje más versátil dentro del montaje de estructuras de hormigón prefabricado: sirven para unir, arriostrar y transmitir cargas entre elementos de la estructura en prácticamente cualquier configuración geométrica. En Talleres M. Iniesta fabricamos escuadras de acero a medida, en la escuadría, espesor y acabado que requiera cada proyecto, desde piezas sencillas de refuerzo hasta escuadras complejas para uniones singulares.

¿Qué es una escuadra y qué función cumple?

Una escuadra es una pieza metálica en forma de ángulo, habitualmente de 90°, aunque también se fabrican con otros ángulos según el encuentro estructural, que conecta dos elementos entre sí, ya sean panel-pilar, panel-jácena, panel-panel o cualquier otra combinación de elementos prefabricados. Su función principal es transmitir cargas de forma segura entre las dos piezas que une, permitiendo además, en muchos casos, cierta tolerancia de montaje gracias a las perforaciones oblongas (rasgadas) que suelen incorporar.

Tipos de escuadras que fabricamos

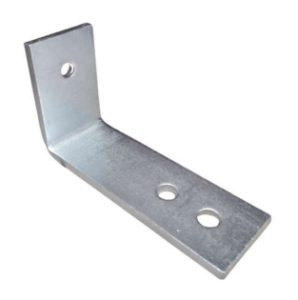

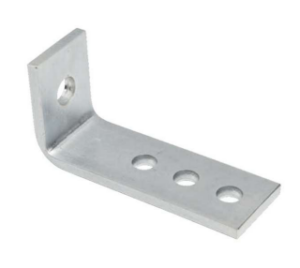

• Escuadras de ángulo simple: la solución más habitual para conexiones estructurales entre dos elementos perpendiculares.
• Escuadras con refuerzo o doble refuerzo: incorporan una cartela o nervio adicional que aumenta la rigidez de la pieza frente a momentos flectores, necesaria en uniones que trabajan con cargas elevadas.
• Escuadras dentadas antideslizantes: con un sistema dentado en la cara de apoyo que evita el deslizamiento entre panel y estructura (consulta nuestra categoría específica de escuadras dentadas para más detalle técnico).
• Escuadras de montaje y guía: utilizadas como tope o guía de posicionamiento durante la fase de montaje en obra, más que como unión permanente.

Aplicaciones habituales

• Sujeción de paneles prefabricados de hormigón a la estructura portante de pilares y jácenas.
• Sujeción de correas y vigas delta en cubiertas de naves industriales.
• Retención de fachadas, absorbiendo el peso propio del panel y las cargas de viento.
• Refuerzo estructural en encuentros singulares de la estructura donde una unión estándar no ofrece suficiente rigidez.

Materiales y características técnicas

Fabricamos nuestras escuadras en acero S275-JR, un acero estructural de uso general ampliamente utilizado en construcción por su buen equilibrio entre resistencia mecánica y soldabilidad, según la norma armonizada EN 10025-2 para productos laminados en caliente de acero no aleado para construcción metálica. Como acabado estándar aplicamos cincado electrolítico o galvanizado en caliente según el ambiente de exposición previsto, ambos según normativa de protección anticorrosiva (EN ISO 2081 para el cincado electrolítico). Para proyectos con exposición a ambientes agresivos, fabricamos también en acero inoxidable.

Cómo se especifica una escuadra a medida

Al solicitar presupuesto de escuadras necesitamos, como datos mínimos:

• Dimensiones de las alas (longitud y anchura de cada lado de la escuadra).
• Espesor de chapa, en función de la carga a transmitir.
• Perforaciones: diámetro, posición y si son redondas o rasgadas (coliso) para permitir tolerancia de montaje.
• Presencia o no de refuerzo/cartela y su geometría.
• Acabado: cincado electrolítico, galvanizado en caliente o inoxidable.
• Cantidad, desde una unidad hasta series completas para el proyecto.

A partir de esta información, o directamente de un plano de fabricación, producimos la pieza con tolerancias ajustadas y materiales certificados.

Escuadra con perforación coliso: ¿cuándo se necesita?

Cuando el montaje en obra no garantiza una precisión milimétrica —algo habitual al conectar elementos prefabricados con la estructura in situ— se recurre a escuadras con perforación en coliso (rasgada u oblonga) en lugar de perforación circular. Esta geometría permite desplazar ligeramente el tornillo dentro de la ranura antes de apretar la unión, absorbiendo desviaciones de replanteo sin necesidad de perforar la pieza en obra ni forzar el encaje, lo que agiliza el montaje y reduce el riesgo de tener que rehacer conexiones mal alineadas.

Por qué fabricar escuadras a medida

El catálogo estándar de escuadras de ferretería industrial cubre necesidades genéricas, pero cada proyecto de prefabricado tiene su propia geometría de encuentro, sus propias cargas de cálculo y sus propias tolerancias de montaje. Fabricar la escuadra a medida, según el plano de la ingeniería del proyecto, garantiza que la pieza encaje exactamente donde debe y trabaje en las condiciones para las que ha sido diseñada, evitando adaptaciones improvisadas en obra que comprometan la seguridad de la unión.

Por qué elegir Talleres M. Iniesta

Más de 40 años fabricando herrajes de acero, los últimos 25 especializados específicamente en piezas para el montaje de paneles y estructuras de hormigón prefabricado. Fabricamos con materiales certificados S275-JR, tolerancias ajustadas al plano del cliente y plazos de entrega comprometidos desde nuestro taller en Fortuna, Murcia, con capacidad de suministro a nivel nacional.

Preguntas frecuentes

¿Qué diferencia hay entre una escuadra simple y una escuadra con refuerzo?
La escuadra con refuerzo incorpora una cartela o nervio que aumenta su rigidez frente a momentos flectores, siendo necesaria en uniones que transmiten cargas mayores o brazos de palanca más largos.

¿Puedo pedir escuadras con perforaciones a medida?
Sí, tanto el diámetro como la posición y la forma (redonda o rasgada) de las perforaciones se fabrican según las necesidades de tu proyecto.

¿Qué acabado dura más frente a la corrosión, el cincado electrolítico o el galvanizado en caliente?
El galvanizado en caliente ofrece, en general, una capa de zinc más gruesa y una protección anticorrosiva más duradera en exteriores, mientras que el cincado electrolítico es habitual en piezas de interior o de exposición menos exigente.

Errores habituales al especificar una escuadra

El error más frecuente que detectamos al recibir pedidos de escuadras es la falta de definición sobre el tipo de perforación necesaria: solicitar perforación circular cuando en realidad la obra necesitará tolerancia de montaje (y por tanto perforación en coliso), obliga en muchos casos a perforar la pieza in situ, perdiendo precisión y, en ocasiones, parte de la protección anticorrosiva del acabado en el punto perforado. Otro fallo habitual es no indicar si la escuadra necesita refuerzo, asumiendo que "una escuadra es una escuadra", cuando en realidad dos escuadras de idénticas dimensiones de ala pero distinto espesor y refuerzo pueden tener capacidades de carga muy diferentes. Por último, pedir presupuesto solo con una foto de una pieza similar, sin indicar dimensiones ni espesor reales, ralentiza el proceso y puede llevar a fabricar una pieza que no coincide exactamente con lo que la obra necesita. Facilitarnos un plano, por sencillo que sea, con las cotas principales acelera notablemente el proceso de fabricación.

Envíanos tu plano o croquis y te preparamos presupuesto sin compromiso. Contacta con nosotros.
